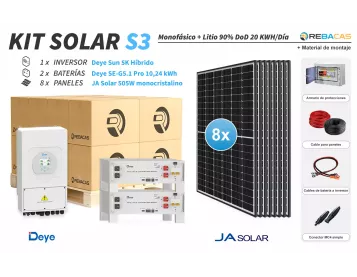

Características del kit solar S3 20 kWh día con batería de litio Deye 10,24 kWh
El kit solar de litio S3 es un kit ampliable con batería de litio con una relación calidad-precio inmejorable. Dispone de un potente inversor cargador Deye 5 kW nominales con arranque automático de generador. El inversor dispone de un doble MPPT de 500 voltios y envolvente IP65 estanca. Sus 8 paneles de 455W Ulica son de alta eficiencia y con 25 años de garantía. El kit de litio dispone de dos baterías de litio modelo Deye SE-G5.1 Pro 5.12 kWh con celdas prismáticas para un total de 10,24 kWh y con una descarga permitida del 90%. Entre las principales características del sistema podemos destacar:
- Capacidad ampliable hasta 327 kWh con 64 baterías más.
- Dispone de 10 años de garantía en baterías y 5 años en el inversor.
- Inversor Deye Sun hybrid 5 kW dispone de doble MPPT para diferentes orientaciones con 6.500 W admisibles en paneles.
- Inversor Deye Sun hybrid puede paralelizarse hasta en 16 uds y se monitoriza por WiFi.
- Inversor Deye Sun hybrid permite derivación de excedentes con su salida Smart Load y el uso y arranque automático de un generador convencional AVR o inverter.
Nota: El inversor funciona con comunicación con la batería mediante el puerto BMS que debemos conectar al puerto CAN de la batería.
Qué podemos utilizar con el kit fotovoltaico 20 kWh con batería de litio de 10,24 kWh
Este kit fotovoltaico con acumulador de litio puede alimentar viviendas que dispongan de:
- Nevera de hasta 250 kWh/año.
- Lavadora en ciclo frío a diario.
- Bomba de presión de agua de hasta 1.5 CV 1/2 hora al día.
- Microondas 10 minutos diarios.
- Televisión 42 pulgadas led 8 horas diarias.
- Iluminación 10 puntos de luz bajo consumo 3 horas diarias.
- Split de aire acondicionado 3.000 frigorías A+ 5 horas al día en verano (horas solares).
Este uso es orientativo.
Monitorización WiFi del kit solar Deye con batería de litio Deye
El kit solar incluye, junto al inversor Deye, un WiFi Stick para monitorizar, mediante el portal gratuito de Solarman Smart, disponible para ordenador y móvil Android o iOS. Se trata de una de las aplicaciones más completas del mercado, cuya función principal permite poder controlar todos los parámetros de funcionamiento del inversor híbrido Deye, como lo son el estado de carga de la batería, la producción, el consumo y las estadísticas diarias entre otras.
La batería puede ser monitorizada también desde el mismo portal de Solarman desde el propio inversor Deye.
Esquema de conexión del kit solar
El kit solar es de sencilla instalación: suministramos el esquema de conexión del kit para que cualquier persona con unos mínimos conocimientos pueda realizar el montaje. Siguiendo el esquema que se puede descargar junto a las fichas técnicas del kit, podremos hacerlo sin dificultad. Si surge alguna duda, disponen de asistencia técnica en el teléfono de la web.
Todo el material eléctrico del esquema viene incluido junto al kit solar.
Ventajas del kit de placas solares S3 20 kWh con batería de litio de 10,24 kWh
Nuestro kit solar S con electrónica y acumulación de la marca Deye es un sistema eficiente y fiable para suministrar energía solar en viviendas aisladas o en sistemas de autoconsumo. El inversor Deye Sun con 5 años de garantía dispone de una electrónica fiable y duradera que, gracias a su diseño IP65 y a su gran disipador de aluminio, nos asegura una larga vida útil en cualquier condición climática y ambiente. La batería de litio Deye esta construida con celdas prismáticas que garantizan una larga vida útil permiten descargas de hasta el 90% y 10 años de garantía.
- Batería Deye con celdas prismáticas: La batería de litio Deye esta construida con celdas prismáticas LiFePO4 grado A. Las celdas prismáticas tienen una mayor estabilidad mecánica y admiten corrientes mas elevadas respecto a otras tecnologías como celdas pouch o cilíndricas. Dispone de un BMS integrado para protección y balanceo de las celdas y cuenta con una entrada usb para poder actualizar firmware o extraer datos. Permite la carga hasta 0 grados y la descarga hasta −20 y garantiza 6.000 ciclos al 90%. El montaje puede ir con brackets o en armario rack.
- Monitorización completa en un único portal: Gracias a que el inversor y la batería están producidos por el mismo fabricante Deye nos aseguramos una integración perfecta permitiendo desde el portal de monitorización del inversor poder monitorizar inversor y batería de una manera sencilla y con una mayor comodidad al ser un único software para la red de equipos.
- Inversor silencioso y sellado IP65: El inversor Deye dispone de un disipador pasivo de gran tamaño y la envolvente es sellada con grado IP65. Gracias a estas características es un equipo muy silencioso y que permite trabajar en ambientes donde el polvo o la condensación no afectan de manera significativa a los componentes internos.
- Funcionamiento con generadores convencionales: El inversor Deye dispone de un potente cargador de baterías de 120 amperios que permite usar una fuente externa como un generador convencional para poder recargar las baterías si fuera necesario. No es necesario utilizar generadores inverter, cualquier generador con la onda y frecuencia estable es aceptado.
Ampliación total del kit solar 20 kWh con batería de litio de 10,24 kWh
Los kits solares de litio de REBACAS están pensados para poder ampliarse. Si después de un tiempo su consumo o utilización del sistema requieren una ampliación, podemos añadir cualquiera de sus componentes prácticamente sin límite:
- Aumentar paneles solares: El sistema, gracias al MPPT de 120A del inversor, permite el conexionado de hasta 6.500 W en paneles solares en cada inversor. Si instalamos un segundo inversor en paralelo, 15.600 W en potencia fotovoltaica son admitidos y así sucesivamente con más inversores en paralelo.
- Aumentar baterías: A diferencia de las baterías de plomo, en el caso de la batería de litio Deye, podemos ampliar con más baterías en paralelo con el tiempo: solamente tenemos que adquirir un nuevo módulo y añadirlo al sistema con su cable de comunicación a las demás baterías. Hasta 56 baterías son admitidas en sucesivas ampliaciones.
- Aumentar inversor: Los inversores Deye permiten el aumento en paralelo con hasta 16 uds más para poder construir un sistema de hasta 96 kW de potencia monofásicos o incluso trifásico.
Componentes del kit solar
El kit de autoconsumo fotovoltaico con acumuladores de ion litio se compone de los siguientes productos:
8 paneles solares 500W 120 Cel N-Type TopCon TIER 1 Leapton: Panel solar Leapton 500W 120 Cel N-Type TopCon TIER 1. Un panel de última generación con un 20,4% de eficiencia en el módulo y las ventajas de la tecnología de célula partida en la gestión de sombreados parciales y mejora en la disipación de temperaturas.
➜ Ficha técnica panel 500W Leapton
1 inversor Deye Sun 5000W hybrid: El inversor híbrido Deye Sun 5 kW es un equipo de alta calidad con una gran pantalla LCD para configuración y visualización de parámetros. Altamente configurable, permite casi cualquier forma de funcionamiento en aislada o autoconsumo. Permite ampliarse sin accesorios adicionales mediante más inversores en paralelo y con un diseño IP65 estanco para una larga duración. Garantía de 5 años.
- Comunicación BMS con baterías de litio de los principales fabricantes (WeCo, Pylontech..) o parametrización por voltaje.
- Arranque automático de generador: Permite comandar el arranque de un generador por batería baja.
- Doble Regulador MPPT 500V y hasta 6.500 W: Permite el conexionado en serie en dos orientaciones gracias a sus dos entradas MPPT permitiendo hasta 6.500 W en campo solar. Monitorización WiFi.
- Derivación de excedentes: Su salida Smart Load permite derivar 5.000 W de potencia cuando la batería está cargada para maximizar el uso de los paneles solares, derivando excedentes a calentadores de agua, bombas, refrigeración...
- Monitorización WiFi y amplia pantalla LCD.
➜ Ficha técnica inversor Deye
2 baterías de litio Deye SE-G5.1 Pro 5.12 kwh: La batería de litio Deye SE G5-1 es un sistema de acumulación de 48 voltios elaborado con celdas prismáticas de LiFePO4, una de las mas seguras del mercado. Dispone de 6.000 ciclos al 90% y una garantía de 10 años. Permite el conexionado en paralelo hasta 64 uds para ampliaciones. En este kit disponemos de dos unidades para 10,24 kWh de energía de almacenamiento bruta.
➜ Ficha técnica batería Deye
Se suministra con cada batería los accesorios para el montaje apilado o los soportes para montaje mural de cada módulo, el cable de 25 mm de batería a inversor, el de paralelo para conectar a la siguiente batería y el de comunicaciones.
Material de montaje incluido:
Todo lo necesario para el montaje eléctrico del sistema se incluye con el kit:
- 40 metros de Cableado de diferentes grosores para conexionado de paneles y baterías de color negro.
- Conectores Weidmüller MC4 de montaje fácil.
- Cuadro con fusibles, portafusibles y magnetotérmicos DC para proteger la instalación.
Estructura opcional para el kit solar fotovoltaico
En el precio del kit solar aislada no está incluida la estructura. Si deseamos añadirla, seleccionaremos en la pestaña de "añadir estructura" el modelo que se adecue a nuestro tipo de tejado.
Si la cubierta es panel sándwich, hormigón o suelo:
- La opción para cubierta plana tiene una inclinación de 30 grados (metálica) y es válida para tejados de chapa metálica, hormigón, celosia...
- La opción para cubierta inclinada coplanar (metálica) es sin inclinación y se puede utilizar en tejados de cubierta sándwich, uralita, metálicos...
Si la cubierta es de teja, seleccionaremos las opciones anteriores que llevan la terminación (teja).
Servicio Técnico incluido
