REGULADORES DE CARGA

Un regulador solar se encarga de adecuar la carga que proporcionan los paneles fotovoltaicos a las baterías solares. Como funciona un regulador de carga? Pues el regulador de voltaje interpreta las necesidades de carga de la batería fotovoltaica y le deja pasar energía o no en función de su estado de carga. La utilización de un regulador solar es imprescindible para no dañar las baterías solares.  Si no utilizamos un cargador solar siempre estaría entrando energía de las placas solares aunque la batería estuviera cargada y se producirían daños en las mismas por sobrecarga.

El Cargador solar de calidad utiliza una carga en 3 etapas para las baterías fotovoltaicas. La primera etapa de carga que realiza el regulador de voltaje es la de carga bruta o bulk. En esta etapa el regulador solar deja pasar toda la carga de las placas solares a la baterías. Es la etapa de llenado de las baterías desde un estado de carga inferior al 80%. En esta etapa es donde se pude ver la producción máxima de nuestro sistema solar ya que el cargador solar no está limitando la entrada. La siguiente etapa de carga  del regulador solar es la absorción. En ella se cargan las baterías desde el 80 hasta el 100% . Esta etapa es la que es más deficiente energéticamente ya que mucha energía de la que entrega el regulador solar se utiliza para descomponer agua en la batería por la gasificación. Por último el cargador solar entra en la etapa de flotación cuando detecta que la batería está cargada al 100%. En esta etapa de flotación el regulador de tensión únicamente mantiene la autodescarga de la batería, no es una etapa de carga en si misma sino de mantenimiento. Hay una cuarta etapa que se llama ecualización o igualación y en ella el regulador solar aplica un sobrevoltaje a la batería para equilibrar los vasos que componen la batería y hacer que todos alcancen el mismo estado de carga.

Recomendamos que el regulador de tensión sea configurable desde una pantalla o el ordenador. Cada batería estacionaría tiene unos valores concretos de carga y por tanto deberemos adecuar desde el regulador de carga solar a los valores recomendados por el fabricante.  Parámetros como el voltaje de absorción o de ecualización deben poderse modificar en un regulador de carga para que este pueda usarse con cualquier tipo de estenemos conocimientos de los valores más adecuados para poner en el regulador de carga

El regulador de carga solar existe en diferentes amperajes, a continuación explicaremos como calcular la cantidad de paneles solares que se pueden poner a un regulador placa solar. Si nos equivocamos y seleccionamos un regulador de corriente de menos amperios de los que producen nuestras placas solares estaremos desaprovechando energía y además corremos el riesgo que el regulador de tensión sufra una avería. En el regulador de carga solar pwm el cálculo del total máximo de placas permitidas se hace sumando los amperios de cada una de las placas solares que vamos a conectar. Así por ejemplo el regulador placa solar pwm de 45amperios permite poner 5 placas de 290w 72 células que entregan 8 amperios cada una. Para el caso de un regulador de carga solar mppt debemos hacer el cálculo por potencia total ya que este tipo de regulador de corriente hace una transformación de la curva V-I aprovechando el 100% de lo que entrega la placa solar. Así, por ejemplo en el mismo regulador de tensión de 45 amperios pero en este caso mppt podremos conectar un máximo de 4 placas de 300w. Si dividimos los 1160w de las 4 placas entre 25,2v de tensión del sistema obtenemos los 45 amperios que son el máximo de intensidad que dejará pasar el regulador placa solar. Normalmente los paneles solares no entregan el 100% de su potencia por las pérdidas con la temperatura y con 4 paneles de 300w no llegaremos a esos 45 amperios del regulador de corriente en la mayoría de días pero aun así debemos calcular por precaución de esta manera. Si superamos la potencia máxima permitida en un regulador pwm o en un regulador de carga solar mppt tenemos que en el caso de un regulador de tensión de calidad solo tendremos una bajada de potencia autorregulada por el equipo si detecta estas condiciones. Sin embargo si nuestro regulador de corriente no dispone de este tipo de protección podemos quemar componentes internos y dañar el equipo. Recomendamos siempre respetar la potencia máxima admisible del regulador placa solar y incrementar como máximo un 20% de su capacidad nominal de paneles solares en el regulador de tensión.

A continuación vamos a hablar del conexionado de paneles solares en un regulador pwm y en un regulador de carga solar mppt. Cada tipo de regulador fotovoltaico tiene sus peculiaridades y debemos seguir cuidadosamente la entrada máxima de voltaje admisible por un regulador solar mppt  y por un regulador pwm. En el caso de este último tipo de regulador fotovoltaico los paneles solares se conectan en paralelo para sistemas de 12 o 24v y en sistemas de 48v las placas solares se conectan en series de dos al regulador pwm. La entrada de voltaje máximo en este regulador de carga solar pwm es de unos 50v máximo en los de 12-24v y de unos 100v en los de 48v.  En el caso del regulador mppt tenemos más posibilidades ya que permiten siempre la conexión en serie de paneles fotovoltaicos para entrar a voltajes mayores a los de la batería. Después el regulador de carga solar mppt ya se encarga de bajar ese voltaje superior de entrada y aumentar los amperios para entregar el 100% de la potencia disponible de las placas al regulador solar mppt y de este a las baterías fotovoltaicas o monoblock. El regulador mppt suele tener un rango de entrada de entre 100 y 250v siendo lo más común encontrar regulador de carga solar mppt con 150v. En este último caso más común podemos hacer series de hasta 3 paneles de 60 o 72 células. Gracias a esta entrada de alto voltaje se consigue disminuir mucho la sección del cableado desde placas fotovoltaicas hasta el regulador solar mppt. Además si tenemos distancias grandes desde las placas solares hasta la vivienda donde va el regulador mppt al tener un voltaje más alto que un regulador pwm tendremos una menor caída de tensión.

El precio de un regulador de carga solar mppt ha bajado mucho en los últimos años y sus ventajas como el mayor aprovechamiento de la energía generada de las placas solares o la menor sección de cableado necesario compensan su mayor coste. Hoy en día a partir de un cierto número de placas solares un regulador mppt es indispensable. En pocos meses amortizaremos con los vatios generados de más la compra de este tipo de regulador de voltaje. También tiene una ventaja en cuanto a la elección de los paneles solares ya que el regulador solar mppt puede utilizar cualquier panel del mercado  como los paneles de 60, 72 o hasta 96 células.

Que tipos de placas solares podemos elegir con cada controlador de carga solar es una pregunta que vamos a responder a continuación. Las placas solares de 36 o 72 células serán la única opción posible en el caso de controlador de carga solar del tipo pwm. Un regulador de voltaje 12v necesita panel de 12v y 36 células si es pwm. En el caso de un regulador de voltaje de 24v del tipo pwm podemos utilizar únicamente paneles de 72 células. Si usamos el regulador de carga mppt podemos utilizar cualquier tipo de panel del mercado.  Además podemos utilizar un panel de 24 en un sistema de 12v sin perder potencia. La típica placa solar de 250w y 60 células sería inviable de utilizar en un regulador de voltaje 12v pero en un regulador solar mppt si podemos utilizarla aunque el sistema sea de 12v. El regulador de carga mppt transformará los 30v y 8,2 amperios de la placa solar en 12, 13 o 14v dependiendo de la etapa de carga del regulador mppt y entre 15 y 20 amperios de salida de corriente. Como vemos obtenemos el mismo rendimiento que con utilizando dos paneles solares de 12v de 150w y un regulador de voltaje de 12v del tipo pwm. Hay que hacer números a la hora de comprar un controlador de carga solar y valorar también el tipo de placa solar que deja utilizar. En la mayoría de casos el regulador solar mppt saldrá más rentable que un regulador de voltaje 12v o 24v del tipo pwm.

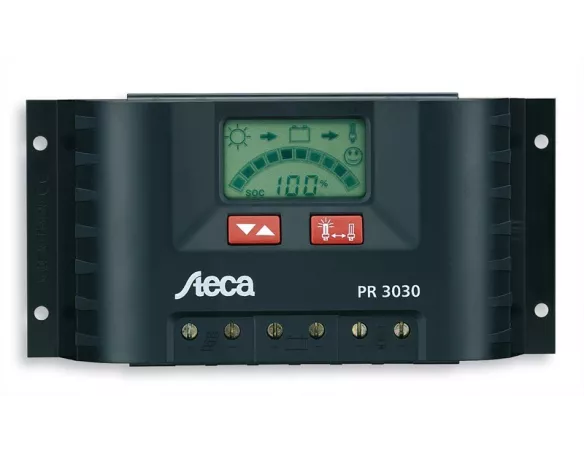

Ya hemos hablado del tipo de placas solares que puede utilizar cada regulador solar y también de como funciona un regulador de carga. Ahora vamos a hablar de los principales modelos de regulador solar del mercado y de las marcas más conocidas de reguladores solares.  Entre los cargadores solares más comunmente utilizados del tipo pwm tenemos el regulador steca y el regulador xantrex como los más populares y de reconocida calidad y prestigio. El regulador steca existe en 10, 15, 20 o 30 amperios y el regulador xantrex en su gama pwm tiene los de 35, 40 y 60 amperios  como principales modelos. Hay otro tipo de regulador victron que también tiene modelos pwm con 10,20 30 y 40 amperios para cubrir las necesidades de pequeñas y medianas instalaciones fotovoltáicas. El regulador steca puede conseguirse con y sin pantalla . La gama pr o prs de regulador steca va con leds o con display respectivamente. En el caso del regulador xantrex la pantalla se vende como accesorio para toda su gama. Si vamos a la gama de regulador solar mppt tenemos que el regulador victron es uno de los principales modelos con su gama bluesolar. Se puede encontrar regulador victron de entre 10 y 100 amperios con y sin pantalla. Además el regulador victron es compatible con su gama de inversores pudiendo monitorizar producción solar y consumo mediante el color control.

Existen modelos especiales de regulador de carga de baterías como el regulador xantrex de 600v que permite el conexionado en serie de más de 15 paneles de 60 células muy interesante para largas distancias o simplemente para comodidad en la instalación al no necesitar de cajas de combinación de series y paralelos de las placas solares. Existen otras marcas de regulador de carga de baterías como el regulador mppt outback, el midnite o el voltronic de altas prestaciones y la elección de uno u otro modelo ya es cuestión de gustos pues todos ellos funcionan de manera excelente como regulador de carga de baterías.

Rebacas dispone de la gama cynetic de productos con precios muy competitivos y excelentes características técnicas. En el caso de regulador placas solares tenemos la gama de regulador mppt de 20, 30 40 y 60 amperios que equipan todos ellos pantalla y conectividad bluetooth. El regulador solar mppt cynetic es totalmente configurable en parámetros de carga , tiempos e intervalos de ecualización. Además nuestro regulador mppt dispone de una aplicación móvil para Android  y Apple gratuita. Mediante el bluetooth incluido en el regulador placas solares sincronizamos con la aplicación móvil y ya podemos monitorizar y configurar multitud de opciones del regulador solar mppt. El modelo de 60 amperios permite hasta 150v de entrada en placas solares y puede funcionar a 12, 24 y 48v. El resto de la gama de regulador mppt funciona hasta 100v y a 12y 24v. Son regulador placas solares con la mejor relación calidad precio del mercado. Además su amplio display nos permite ver en todo momento estado de carga del sistema, producción y registro de históricos.

La compra de unas baterías solares constituye más del 50% del precio de un kit de energía solar aislada y muchas veces descuidamos tener un buen regulador placas solares. Tan importante como acertar con el dimensionamiento es tener un regulador pwm o un regulador mppt configurable. Nuestro equipo técnico además de poder explicarle como funciona un regulador de carga puede recomendarle un buen regulador solar para su equipo fotovoltaicoy  puede configurarlo en nuestras instalaciones o ayudarle a configurar por teléfono su regulador solar mppt introduciendo una curva de carga adecuada a la tecnología de su instalación solar aislada. Somos especialistas en cargadores solares y disponemos de una amplia gama de regulador solar para cubrir cualquier necesidad de nuestros clientes .
