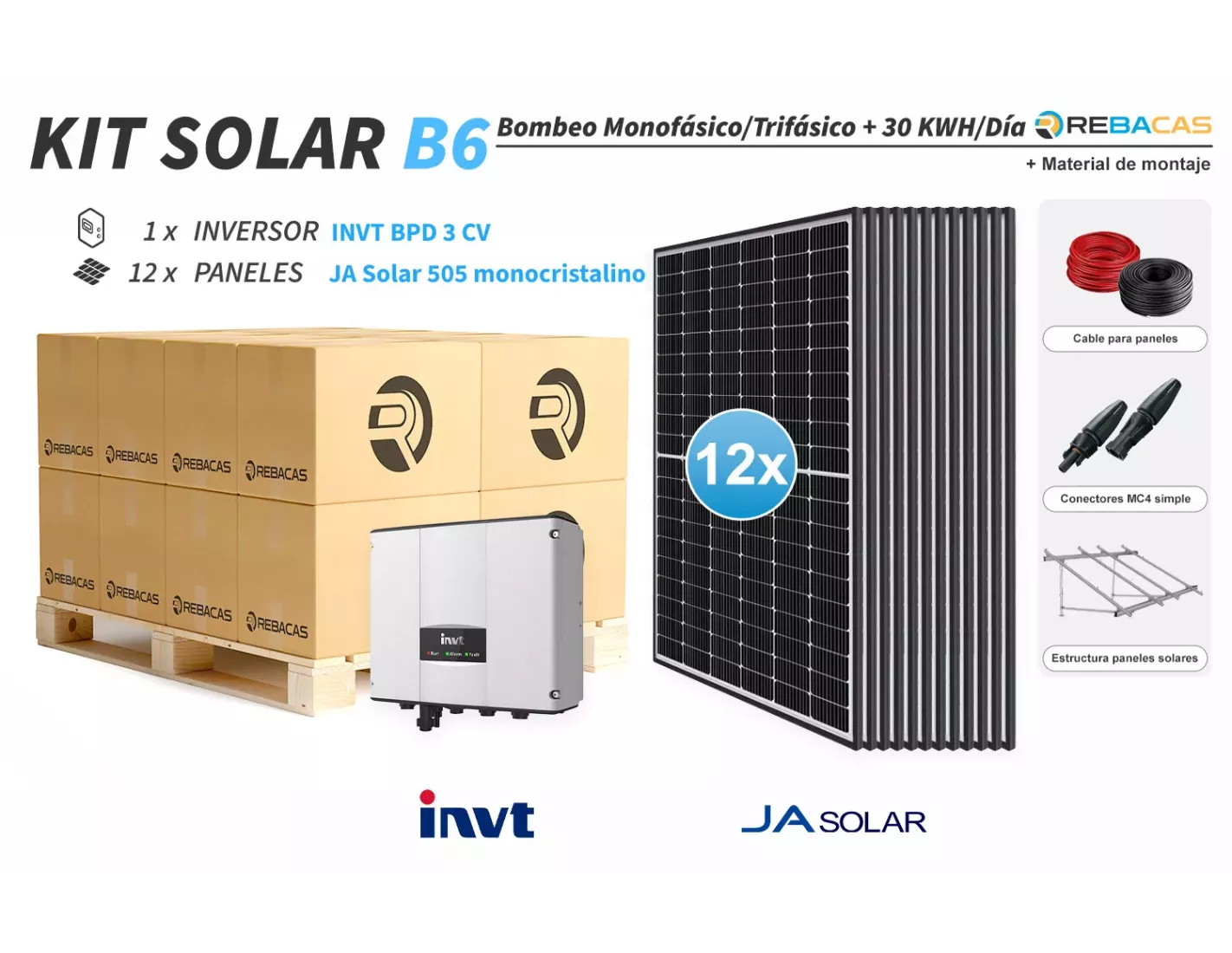

Kit B6 - Bombeo Solar 3 CV monofásica o trifásica 230V

Funcionamiento del kit solar de bombeo hasta 3 CV

El kit solar de bombeo para bombas de hasta 3 CV monofásicas o trifásicas 230V permite utilizar la energía de los paneles solares para hacer funcionar una bomba de hasta 3 CV. El cuadro de bombeo INVT de 3 CV realiza el arranque y funcionamiento de la bomba cuando hay energía solar disponible.

Mediante este kit de bombeo solar directo podemos hacer funcionar una bomba de 3 CV hasta 6 horas diarias en meses de verano a pleno rendimiento de 50Hz. Calculado para una zona centro de España.

• Con 11 paneles de 4,5 a 6 horas diarias a pleno rendimiento de 50Hz.
• Con 12 paneles de 5,5 a 7 horas diarias a pleno rendimiento de 50Hz.
• Con 13 paneles de 6 a 8 horas diarias a pleno rendimiento de 50Hz.



El kit solar de bombeo solar directo es ampliable

Con este kit de bombeo solar directo podemos añadir más paneles solares si queremos aumentar las horas de riego o utilización de la bomba. utilizando 4 paneles más podemos llegar a las 8 horas de funcionamiento diario a 50Hz. El cuadro de bombeo permite utilizar bombas de hasta 3 CV.

Componentes del kit solar para bombeo directo hasta 3 CV

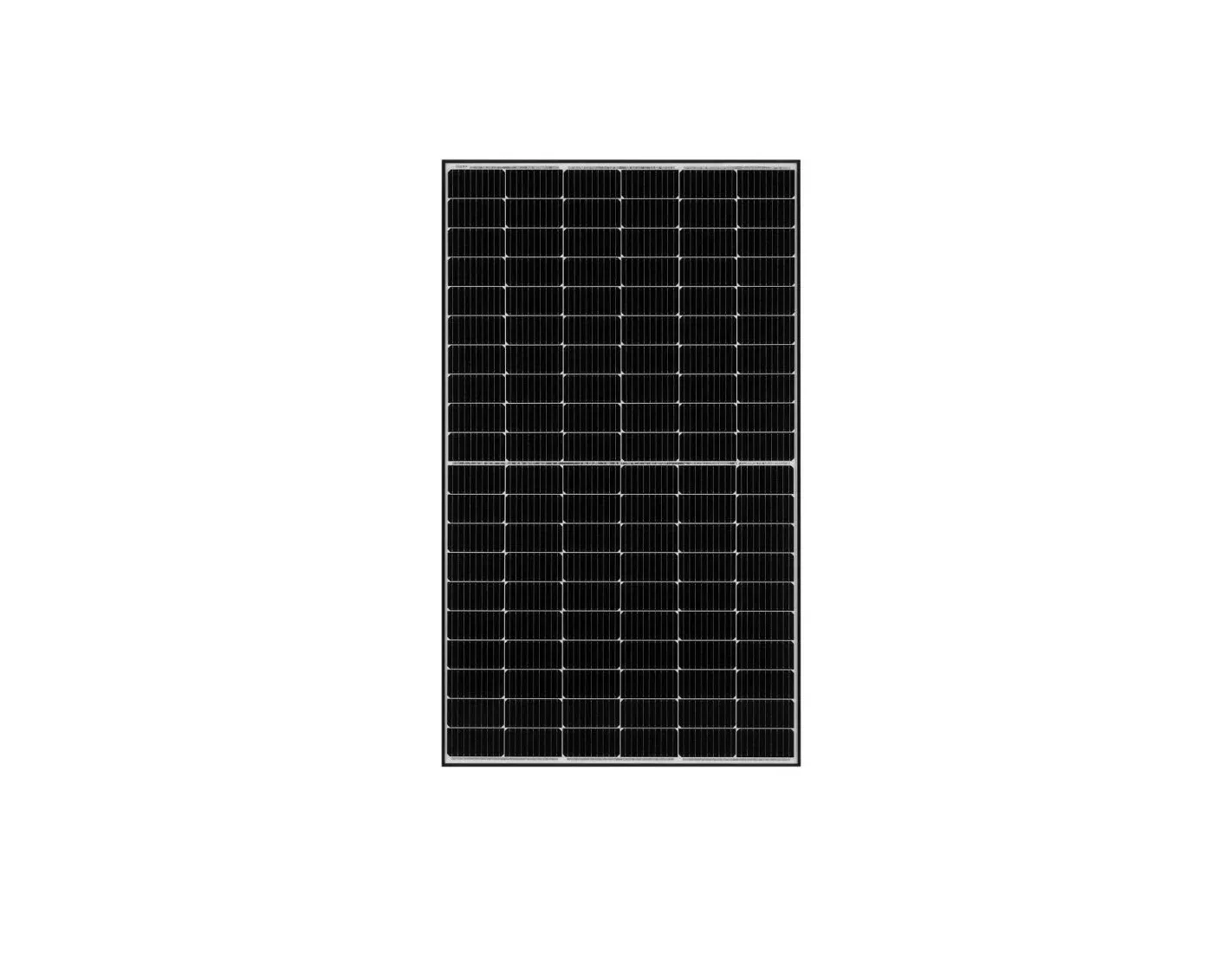

12 paneles solares 500W 120 Cel N-Type TopCon TIER 1 Leapton: Panel solar Leapton 500W 120 Cel N-Type TopCon TIER 1. Un panel de última generación con un 20,4% de eficiencia en el módulo y las ventajas de la tecnología de célula partida en la gestión de sombreados parciales y mejora en la disipación de temperaturas.

➜ Ficha técnica panel 500W Leapton

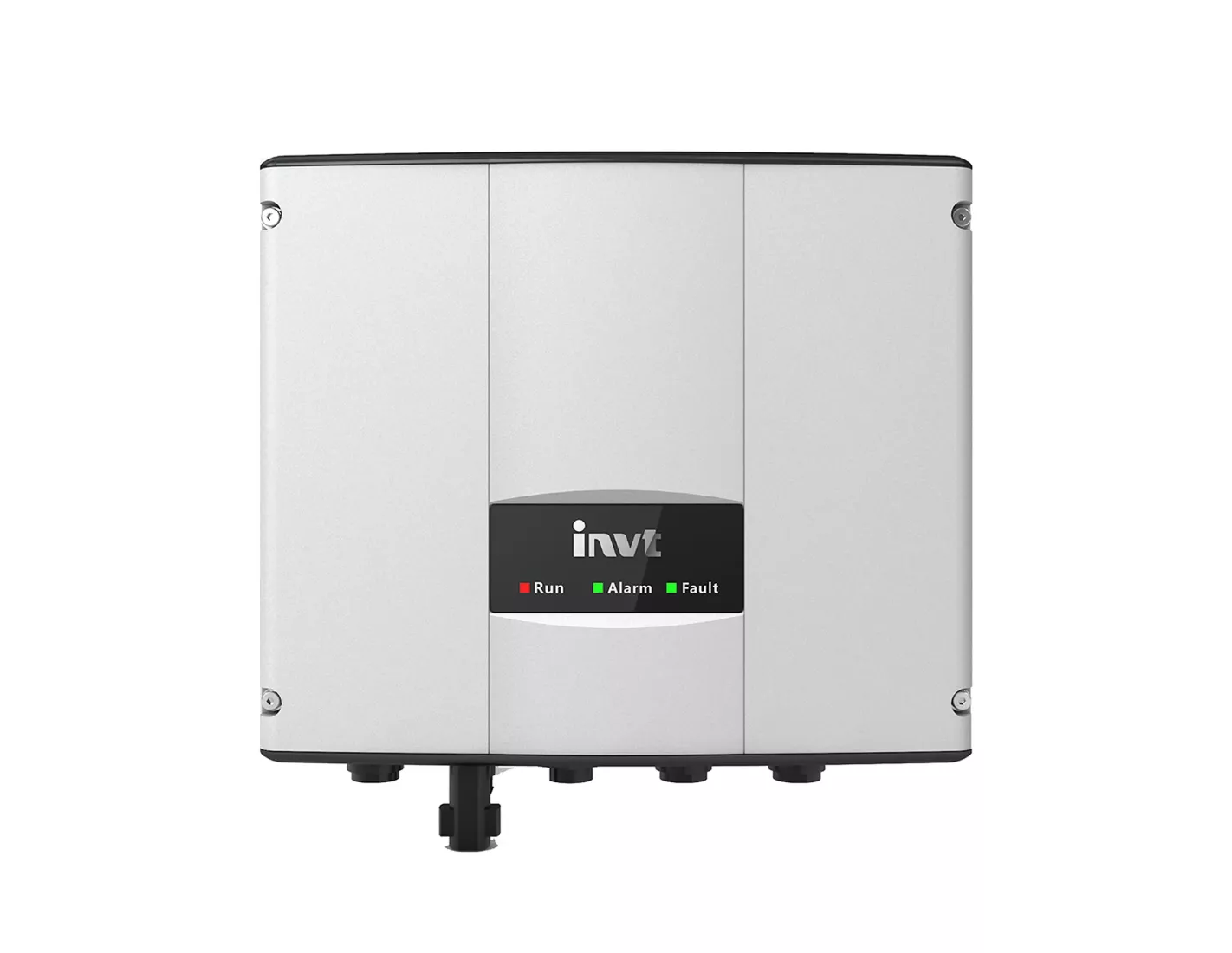

Controlador de bomba INVT 3 CV: Se trata de un cuadro de control de bombas monofásicas y trifásicas 230V con potencia máxima de 3 CV. Dispone de una pantalla para la visualización y ajustes de los parámetros del bombeo, además tiene diferentes entradas para sondas de pozo para parar y arrancar la bomba en función de las condiciones de los niveles. Dispone de entrada para poder utilizar una fuente alternativa como un generador o luz de 230V.

Estructura para 12 paneles 30º suelo o cubierta: En el kit incluimos una estructura en aluminio para los módulos fotovoltáicos de 30º de inclinación preparada para instalarse en el suelo o en cubiertas metálicas tipo sandwich. La estructura viene con toda la tornilleria para su montaje y el manual de instrucciones con un plano detallado.

Cableado solar y conectores: En el kit viene incluido 40 metros de cable solar de 6 mm unipolar RV-K para el conexionado de los paneles al controlador y la bomba además de un juego de conectores PV Stick MC Weidmüller de montaje fácil.
